Evaporador da MVR do coeficiente de transferência térmica de calor elevado, forçado tubular - evaporador da circulação

Forçado tubular da MVR do coeficiente de transferência térmica de calor elevado - equipamento do evaporador da circulação durante o processo da cristalização

Princípio e características de funcionamento:

Princípio e características de funcionamento:

A MVR forçou - o sistema da evaporação da circulação consiste no evaporador, separador, forçado - a bomba de circulação e o compressor do vapor. A transferência térmica entre o material no tubo do evaporador e o vapor fora do tubo faz com que a temperatura aumente; Depois que a temperatura aumenta, a solução está dividida em duas fases: vapor e solução. O vapor aumenta ao separador, e as gotas no vapor são separadas pelo desembaçador. Após a purificação, as gotas são transportadas ao compressor. O compressor comprime o vapor e envia-o ao lado do escudo do evaporador para o vapor de aquecimento, para realizar a reciclagem secundária do vapor e a evaporação contínua. O vapor secundário gerado por excessos da evaporação do material, o material é concentrado em material supersaturated, cristaliza-se, e a pasta de cristal é saída do encanamento da circulação pela bomba da descarga; O licor de mãe entra na bomba de circulação forçada, e entra então no evaporador para a re evaporação sob a ação da bomba de circulação.
Desta maneira, a circulação continuamente evapora, concentra-se e cristaliza-se.
Tem as seguintes vantagens:
É apropriado para materiais com viscosidade alta;
Contém partículas;
Relação de concentração alta;
A tubulação tem a velocidade alta e não é fácil à parede seca ou à escala.

Cristalização
Durante o processo da cristalização, as substâncias são separadas de uma outra usando equilíbrios diferentes da solução. As aplicações incluem a extração de sal e a produção do adubo.

O forçado tubular - o evaporador FCE da circulação é a solução direita para concentrar os córregos que contêm uma quantidade grande de sólidos suspendidos, de líquidos viscosos do meio-alto e de produtos com tendência alta a sujar. Este tipo do evaporador é igualmente amplamente utilizado como o cristalizador, onde os projetos especiais do separador são usados para separar cristais da pasta de cristal recirculada.

É serido particularmente como a etapa da concentração alta na evaporação do múltiplo-efeito (MIM), no recompression térmico do vapor (TVR) ou no arranjo mecânico do recompression do vapor (MVR) porque o forçado - o evaporador da circulação pode segurar mais valores da concentração e/ou índice contínuo mais alto do que evaporadores de filme de queda.

Em um sistema de vários estágios, forçado - os evaporadores da circulação podem ser usados em combinação com evaporadores/secadores do filme fino ou com os evaporadores de filme de queda

CARACTERÍSTICAS
Meio ao coeficiente de transferência térmica de calor elevado, especialmente para o baixo produto viscoso sob circunstâncias turbulentas
Caudal alto da circulação dentro do permutador de calor
A evaporação não ocorre na superfície de aquecimento, mas no separador instantâneo
A dívida longa do tempo de residência a recirculação alta, consequentemente igualmente líquido alto sustenta
Operação do vácuo ou na condição atmosférica
Não apropriado para o produto sensível, devido o tempo de residência longo

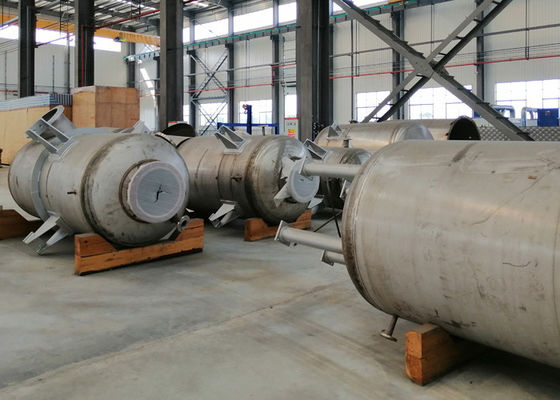

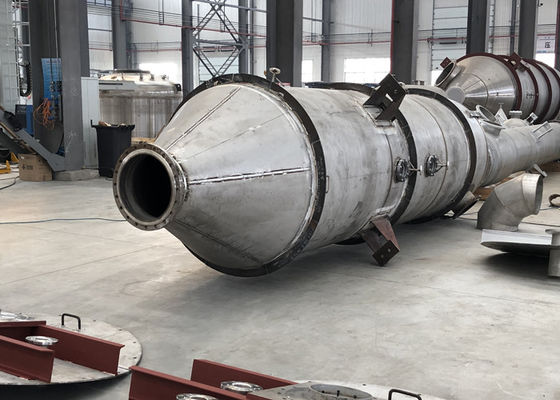

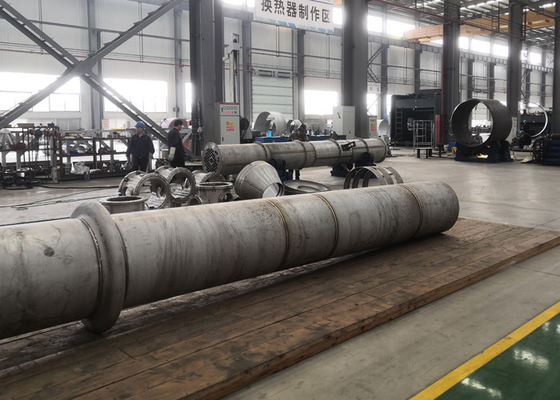

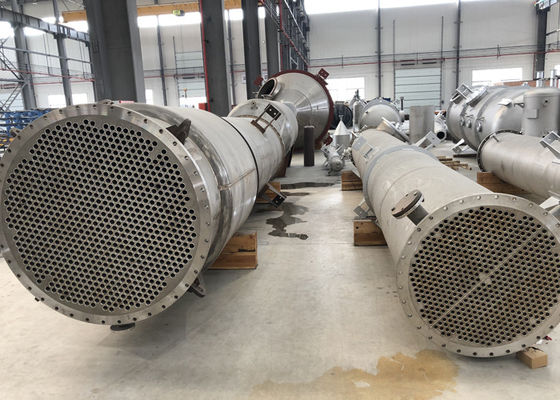

Nossa capacidade da produção
