Resumo
Uma placa de travesseiro (também chamada de fenda ou placa de troca de calor de cavidade) é feita de duas chapas de metal tipicamente de aço inoxidável soldadas a laser e, em seguida, infladas para criar canais de fluxo interno.Quando integrado num cristalizador, estas placas removem ou adicionam calor com precisão para impulsionar a supersaturação e o crescimento do cristal com gradientes térmicos estáveis e controláveis.
Observações: A página apresenta princípios de engenharia e opções de configuração em vez de quaisquer dados proprietários de fornecedores específicos.e hidráulica devem ser confirmados por projeto específico e teste.
Secção de placa de almofada (soldada a laser)
Os canais de almofadas soldados a laser aumentam a turbulência e a área da superfície, melhorando a transferência de calor, mantendo a construção compacta e limpável.
Como funciona
Etapas do processo
- Preparação dos alimentos:Filtrar e condicionar a salmoura para a pureza do alvo.
- Controle térmico:Circulação de meios de aquecimento/refrigeração dentro das placas de travesseiro para criar uma supersaturação controlada (refrigeração ou evaporação parcial).
- Nucleamento e crescimento:Manter a temperatura e o tempo de residência constantes para alcançar o hábito de cristal desejado e a distribuição de tamanho.
- Separação sólida/líquido:Separar os cristais do líquido-mãe; lavar e secar de acordo com as especificações.
Por que os pratos de travesseiro
- Alta densidade de área de transferência de calor
- Geometria de baixa impureza com canais lisos
- Construção robusta e totalmente soldada
- Formas flexíveis para tanques, paredes ou painéis de imersão
Cristalizador de arrefecimento
As placas de travesseiro podem ser usadas como jaquetas, painéis de imersão ou revestimentos de parede para conduzir o resfriamento controlado em cristalizadores industriais para sais e produtos relacionados.
Aplicações
- Cristalização de sal marinho e salmoura
- Recuperação industrial de sais e polir ZLD
- Salmouras de processo (NaCl, sais mistos) com materiais resistentes à corrosão
- Cristalização contínua ou em lote em escala completa
Engenharia e opções
Os materiais incluem tipicamente aços inoxidáveis (por exemplo, 304/316L) ou classes de liga/duplex mais altas para ambientes ricos em cloretos ou adversos.O fluxo de fluxo é adaptado para equilibrar o coeficiente de transferência de calor e a queda de pressão.As funções térmicas, a selecção dos meios (água quente, vapor, óleo térmico, água arrefecida) e as estratégias de limpeza no local são concebidas de acordo com a química dos alimentos e a qualidade cristalina alvo.
Para dimensionamento detalhado (função, área, ∆T, tolerância de impureza, hidráulica), fornecemos um pacote de projeto específico do projeto após receber análises de alimentação, temperaturas de funcionamento, serviços públicos,e metas de produção.

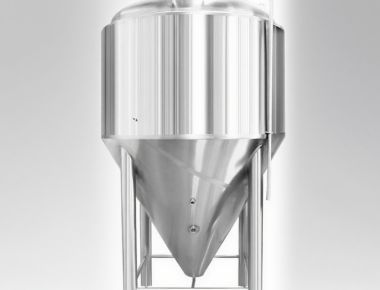

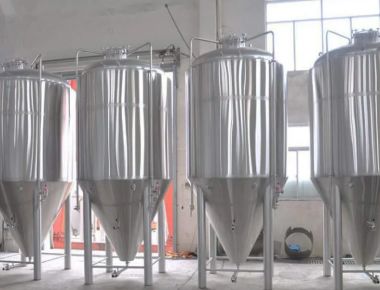

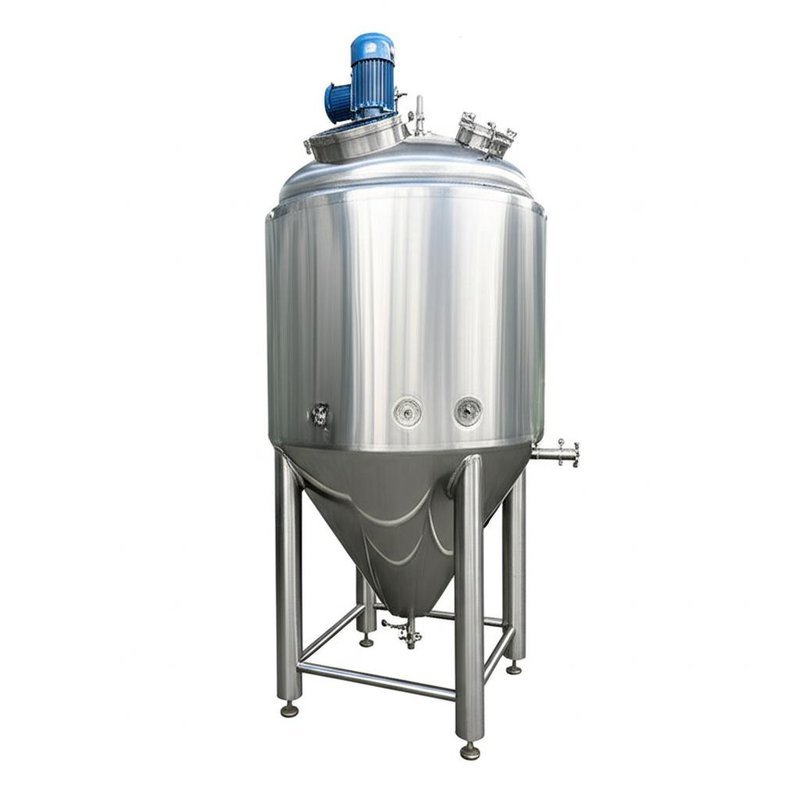

Navio revestido com chapéu de almofada
Os tanques revestidos com placas de travesseiro fornecem fluxo de calor uniforme para cristalizadores e tanques de licor-mãe, apoiando o crescimento estável e a distribuição de tamanho de cristal reprodutível.
Qualidade, Limpeza e Operações
- Qualidade cristalina:Refrigeramento/evaporação controlada para ajustar o hábito e o tamanho; evitar o líquido materno oculto.
- Limpeza:Os canais soldados lisos e os painéis removíveis/acessíveis permitem a limpeza periódica contra a descascagem.
- Automatização:A temperatura, o tempo de residência e a monitorização da densidade do lodo estabilizam a produção e o uso de energia.
