Aplicações da MVR
A economia de energia da MVR, tecnologia de baixa temperatura da evaporação substitui evaporadores simples. A MVR é amplamente utilizada em muitas aplicações, incluindo:
Descarga líquida zero para o tratamento de águas residuais industrial
Indústria química para a evaporação, a cristalização, e a purificação
Concentração da salmoura de sal
Concentração da salmoura do RO
Concentração da indústria de bebidas (leite, suco, açúcar, etc.)
Concentração da indústria alimentar (MSG, soja, proteína, açúcar)
Concentração da indústria farmacêutica (medicinas, vitaminas)
Introdução de produto
O evaporador da MVR comprime o vapor de baixa temperatura através do compressor, aumenta a temperatura e a pressão, e aumenta a entalpia, e inscreve então o permutador de calor para que a condensação faça o uso completo do calor latente do vapor. À exceção da partida, o vapor secundário do evaporador sem vapor cru durante o processo inteiro da evaporação é comprimido pelo compressor, o aumento da pressão e da temperatura, e os aumentos da entalpia, e a seguir é enviado à câmara de aquecimento do evaporador a ser usado como o vapor de aquecimento. Mantenha o líquido material em um estado de ebulição, quando o vapor de aquecimento próprio se condensar na água. Desta maneira, o vapor previamente rejeitado é utilizado inteiramente, o calor latente é recuperado, e a eficiência térmica é melhorada.
Princípio de funcionamento
Comprima o vapor secundário usando o compressor centrífugo do vapor ou o outro dispositivo da compressão do vapor para certificar-se de suas propriedades físicas cumpre as exigências para aquecer o vapor; a evaporação que o usa como o vapor de aquecimento exige somente a fonte fresca do vapor quando a máquina é ligada. Após ter incorporado a operação normal, não há nenhuma necessidade de fornecer o vapor novo e não (ou muito pequeno) o vapor secundário precisa a condensação. Consequentemente a evaporação da MVR reduziu substancialmente a procura do vapor mas consumiu mais poder.
Características principais
O poder movimentação principal do sistema da evaporação da MVR é energia elétrica. Transferência de energia elétrica à energia mecânica e para melhorar a qualidade do segundo vapor que é mais econômico do que o produto ou compra o vapor fresco.
Sob a maioria do processo da evaporação, o sistema não precisa o vapor fresco durante a operação. Precise somente alguma compensação do vapor para pré-aquecer a matéria prima quando a energia calorífica do produto descarregado ou do líquido de mãe não pode ser devida reciclado processar a exigência.
Nenhum condensador independente da necessidade para a segunda condensação do vapor, assim que nenhuma água refrigerando de circulação da necessidade. Os recursos hídricos e a energia elétrica salvar.
Comparado com os evaporadores tradicionais, a diferença da temperatura do evaporador da MVR é muito menor, pode conseguir a evaporação moderado, para melhorar extremamente a qualidade de produto e reduzir-se sujar.
A temperatura da evaporação do sistema pode ser controlada e muito apropriado para a evaporação uma concentração de produto sensível térmico.
Custo de consumo e de operação de mais baixa energia.
Operação
A operação dos dois processos da evaporação para o tratamento da palha do trigo reduz a polpa o licor preto é mostrada na tabela.
Operação de dois processos da evaporação para tratar o licor preto de celulose
artigo | estação de 5 efeitos | processo combinado da evaporação | ||
Da MVR concentração pre | estação da evaporação 5-effect | |||
Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
Concentração entrante (%) | 10 | 10 | 20 | |
Para fora concentração (%) | 45 | 20 | 45 | |
Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
Área do condensador (㎡) | 800 | / | 300 | |
Consumo | Vapor (t/h) | 25 | / | 9 |
Eletricidade (kWh/h) | 500 | 1600 | 180 | |
Água (t/h) | 900 | / | 350 | |
Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
RMBx10000/dia | 10,8 | 6,2 | ||
RMBx10000/ano (340days) | 3672 | 2115 |
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.
Desenho do princípio de funcionamento

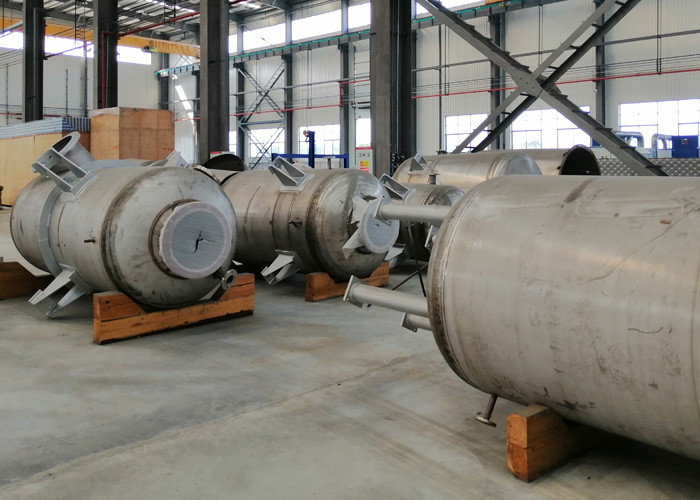

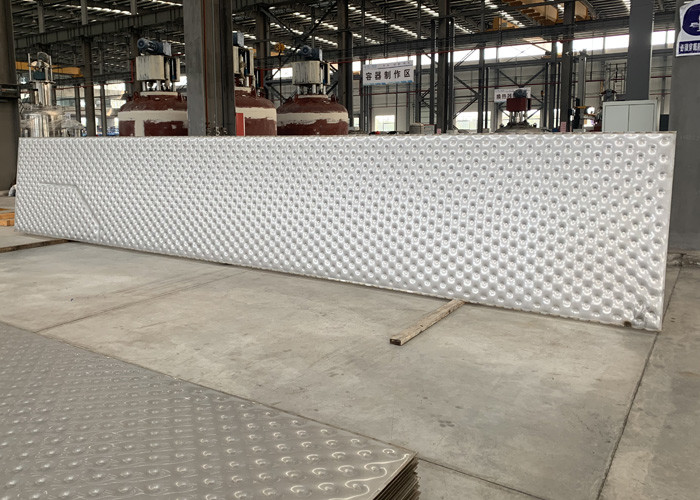

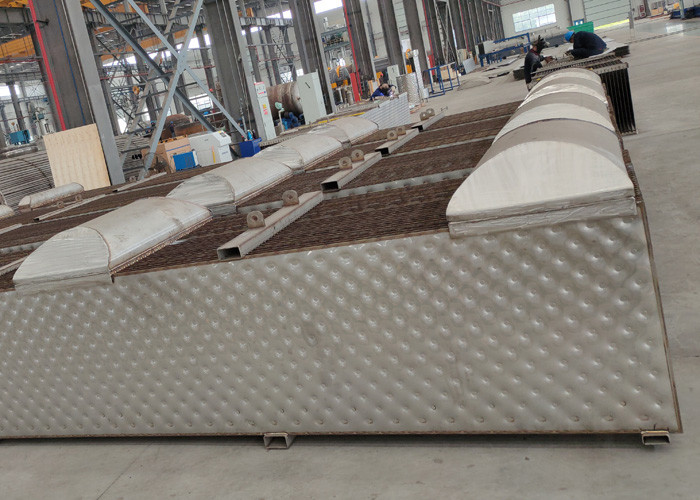

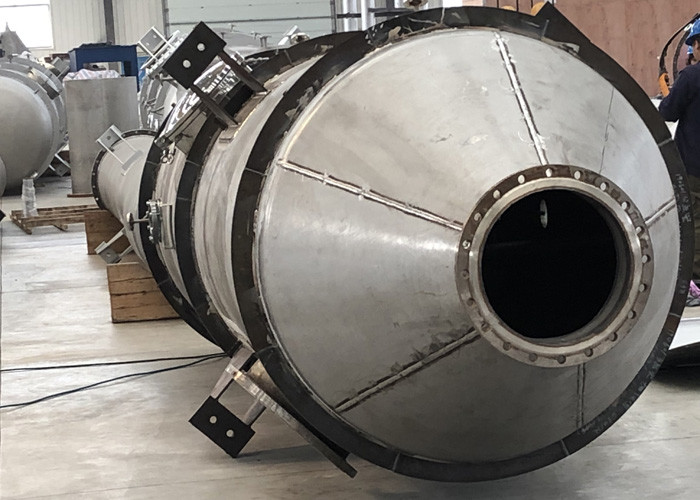

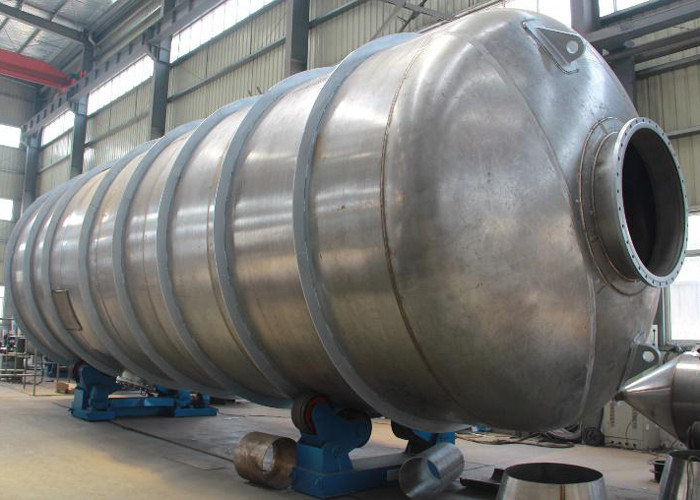

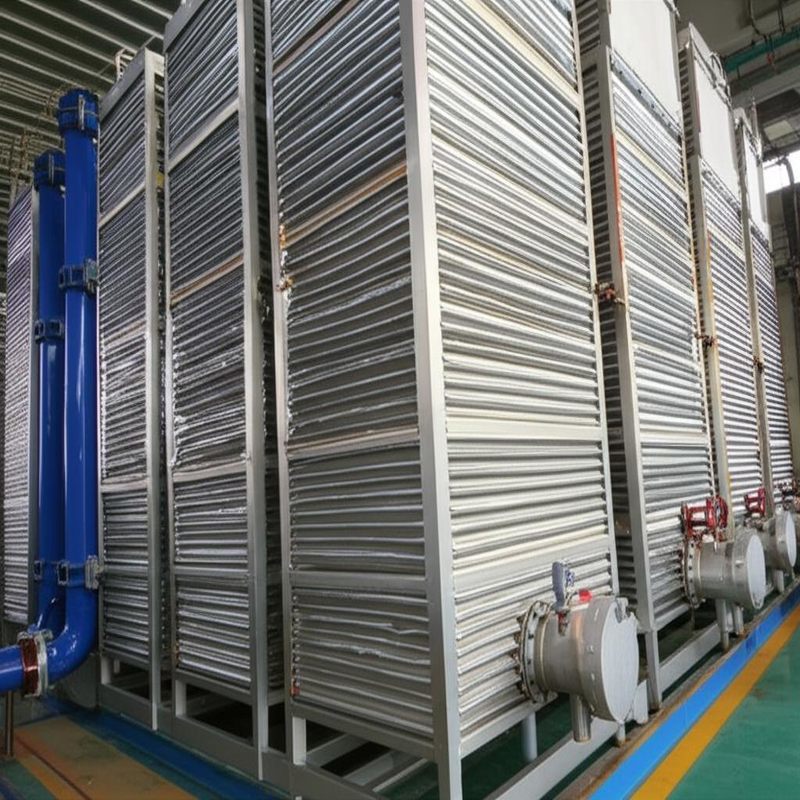

Oficina
