Evaporador industrial de salvamento da placa do descanso de Enbossed da soldadura de laser da energia no sistema da MVR Evaporatotion
Descrição da MVR
Sistema mecânico da re-compressão da vaporização, que é chamado a MVR que o princípio é comprimir o segundo vapor gerado pelo evaporador pelo compressor do vapor da eficiência elevada; estes processo transferem a energia elétrica à energia calorífica e mais alto a pressão e a temperatura do segundo vapor. O segundo vapor com mais alta temperatura será enviado à sala da evaporação aquecer o produto para a evaporação. Assim o calor de vaporização latente do segundo vapor pode circularmente ser usado. Utilizando menos energia que é a energia mecânica da roda da lâmina de compressor como a bomba de calor da compressão, a energia é adicionada no meio de aquecimento e usada circularmente no processo de aquecimento. Sob esta circunstância, nenhuma necessidade de adicionar o primeiro vapor como o meio de aquecimento.
Características principais:
A tecnologia de poupança de energia do evaporador da MVR é a tecnologia internacional a mais avançada do evaporador, precisa somente poucos vapor vivo (quando o evaporador do começo precisa pouco o vapor vivo, durante o corredor normal quase não para precisar o vapor vivo), que reduzem extremamente custos de operação do negócio, reduz a poluição ambiental.
Devido adotar o fonte de calor da fonte do compressor, há pouca diferença da temperatura que comparou com o evaporador tradicional, e pode conseguir a evaporação moderado, qualidade de produto extremamente melhorada e reduzir-se sujar.
Nenhum condensador da necessidade ou precisa somente o condensador pequeno do tamanho, a estrutura e o processo é bastante simples, ele pode ser operação automática completa, corredor contínuo, segurança e seguro.
Este sistema interno do evaporador equipado com o encanamento limpo do CIP, que pode conseguir no lugar, fácil de operar limpo e sem ângulo inoperante.
O material líquido pode ser evaporado sob a baixa temperatura (50-100℃) neste evaporador, o material líquido é uniforme e sem material de corrida, a transformação não fácil, desnaturação de aquecimento material é mínima.
Devido a um uso de 100% calores latentes de reciclagem do vapor secundário, para evitar completamente o uso do vapor vivo, consumo tão extremamente reduzido do vapor.
Para materiais calor-sensíveis pode ser usada com bomba de vácuo, que pode ser feita dentro perto da pressão absoluta sob o vácuo, para realizar a evaporação da baixa temperatura, a temperatura mínima da evaporação pode ser o ℃ 50.
Controle de processos simples e automatização-porque da pequena quantidade da retenção fluida, o evaporador de filme de queda pode ser mudança de acordo com o grau diferente do vácuo/temperatura de alimentação da concentração da capacidade, que é as condições básicas para a qualidade estável dos produtos.
Características técnicas da MVR
A tecnologia da MVR usa o vapor gerado para o calor em vez dos fontes de calor caros
A tecnologia da MVR não exige uma torre refrigerando, reduzindo extremamente o uso da água refrigerando
A tecnologia da MVR é mais eficiente do que a energia de salvamento da tecnologia tradicional da evaporação do multi-efeito e custos de operação da diminuição
A tecnologia da MVR é verdadeiramente de poupança de energia, água-economia, ambientalmente-som, e ajudas com reciclagem do recurso
A tecnologia da MVR consegue a evaporação de baixa temperatura, reduzindo extremamente o impacto em seu material
A estrutura de sistema da tecnologia da MVR é simples, completamente automatizado, com operação contínua
Os sistemas da MVR consistem em um evaporador, em um compressor do vapor, em uns separadores, em umas bombas, em um encanamento, em uma instrumentação, e em componentes elétricos do controle
Os sistemas da MVR podem ser projetados em torno dos evaporadores simples ou dos evaporadores sofisticados do tubo do filme de queda
Os sistemas da MVR podem usar a compressão simples do vapor ou as bombas sofisticadas das raizes
Os sistemas da MVR podem ter a baixa parada líquida, ou sejam sistemas maiores do tanque do volume
Os sistemas da MVR podem conseguir uma variedade de evaporação, projeto de processo e a composição fluida determinará esta
Comparação de custo da operação
A operação dos dois processos da evaporação para o tratamento é mostrada na tabela.
Operação de dois processos da evaporação para tratar as águas residuais de papel.
artigo | estação de 5 efeitos | processo combinado da evaporação | ||
Da MVR concentração pre | estação da evaporação 5-effect | |||
Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
Concentração entrante (%) | 10 | 10 | 20 | |
Para fora concentração (%) | 45 | 20 | 45 | |
Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
Área do condensador (㎡) | 800 | / | 300 | |
Consumo | Vapor (t/h) | 25 | / | 9 |
Eletricidade (kWh/h) | 500 | 1600 | 180 | |
Água (t/h) | 900 | / | 350 | |
Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
RMBx10000/dia | 10,8 | 6,2 | ||
RMBx10000/ano (340days) | 3672 | 2115 |
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.
A capacidade de manipulação pode ser até 100T/h, com vantagens tais como o espaço pequeno, estrutura compacta, operação estável e assim por diante.
Desenho do princípio de funcionamento

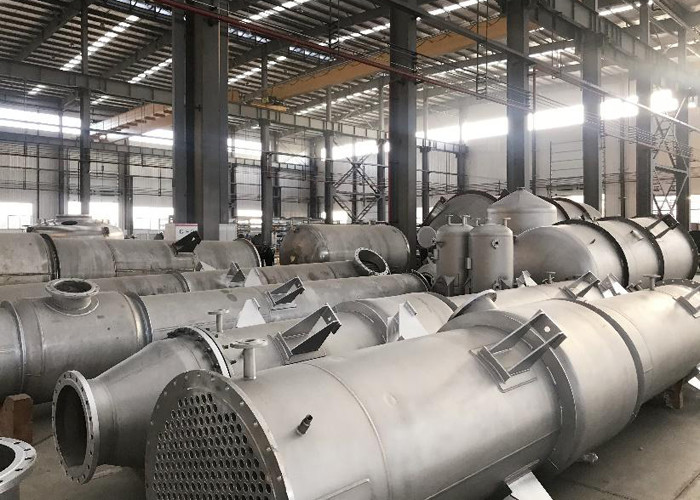

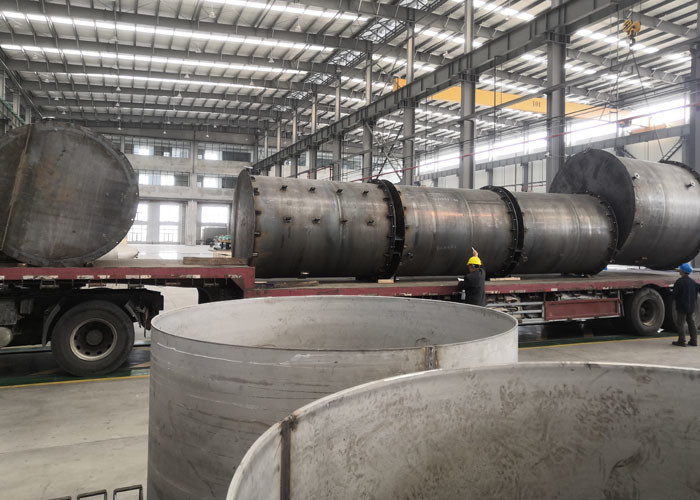

Nossos capacidade e certificado da produção
