Equipamento de secagem refinador de lavagem tratado da embalagem do triturador de sal do sistema de produção inteiro de sal
A linha de produção de sal do lago sea é um grupo de equipamento que nossa fábrica desenvolva meticulosamente para o sal cru bruto do mar e o sal do lago.
A vária capacidade está disponível para a exigência diferente do comprador (3-30t/h ou personalizado).
A lavagem três é como segue:

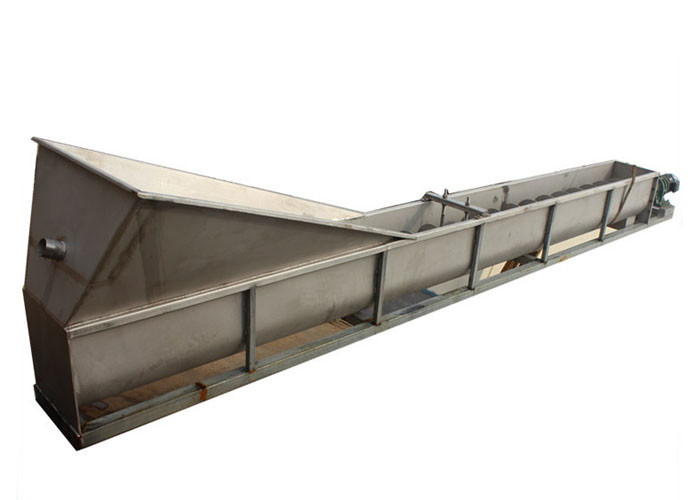

Primeira lavagem do parafuso
Lavagem de agitação de pé
Lavagem do a contracorrente
Três que esmagam são como segue:
Primeiramente esmagando
Esmagamento molhado
Esmagamento seco
A combinação primeiramente de esmagamento, de esmagamento molhado e de esmagamento seco melhorou extremamente a qualidade de sal. A operação acima é ajustável de acordo com as exigências brutas de sal e de usuário na qualidade terminada de sal.
Vantagens:
Finished tem a pureza alta, a aparência brilhante, a liquidez livre e o índice estável do iodo.
De pequenas perdas, a perda de NaCl é abaixo 8%.
Consumo e investimento de baixa energia.
O equipamento é fácil de operar e mantém.
A linha de produção de sal começa com o sal cru, e consiste no seguinte:

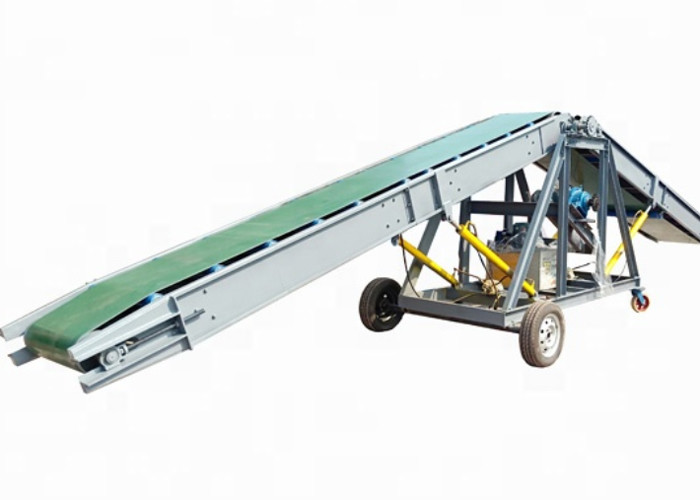

1. Funil de alimentação de sal | 10. Tanque da salmoura | 19. Transporte de correia |

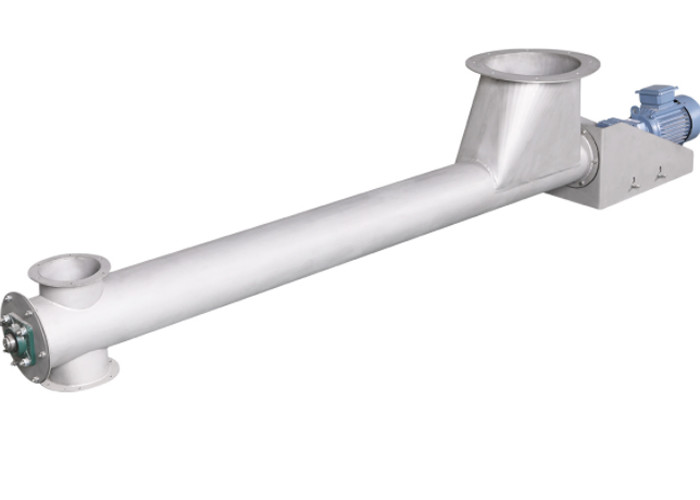

2. Transporte de parafuso racionado | 11. Espessador | 20. Costurando sacos |
3. Máquina da correia de Pikcing | 12. Centrifugador | 21. Escala eletrônica do LCD |
4. separador De-passando | 13. Transporte de parafuso | 22. Fogão quente a carvão da explosão da grelha da corrente |
5. Arruela do parafuso | 14. Máquina de adição do iodo | 23. Máquina da descarga da escória |
6. Crsher do rolo | 15. Secador de leito fluidizado da vibração | 24. Transporte de carvão |
7. Wahser de agitação de sal | 16. Extrator de poeira do ciclone | 25. Armário de controle elétrico |
8. Bomba da pasta | 17. Arruela de pulverizador | 26. Máquina de embalagem |
9. Tanque de agitação | 18. Elevador de cubeta | etc. |
Processo de refinação de sal
(a) a lavagem de alimentação de sal de sal cru (b) & (c) a dose de trituração dos aditivos & (d) (e) (f) da salmoura de embalagem de secagem de centrifugação de revestimento da cola & do acondicionamento (g) (h) reciclam
A) o sal cru é alimentado ao funil cru de sal do curral ou descarregou diretamente do descarregador. Abaixo deste funil há um arranjo do alimentador. Este alimentador alimenta o material a um transporte. Este transporte tem os separadores magnéticos na alimentação e nos pontos de descarga para remover as partes do ferro como pregos, porcas - e - os parafusos e outros restos magnéticos. O transporte descarrega o sal cru ao funil de alimentação do moinho molhado.
B) as grades molhadas do moinho e para controlar o tamanho do produto e igualmente removem solúvel prendido em armadilha nas impurezas grained atuais nos cristais crus de sal. Neste processo o sal cru é moído com salmoura para conseguir os resultados desejados. A pasta de sal do moinho molhado cai pela gravidade em um tanque da pasta abaixo. No tanque da pasta mais salmoura é adicionada para realizar a decantação preliminar. O excesso do tanque da pasta é levado às lagoas de estabelecimento. A pasta de sal é bombeada ao tanque de lavagem para a decantação principal. A salmoura do excesso do tanque de lavagem é tomada em um purificador para a purificação e para reciclá-la de novo no sistema.
C) a pasta de sal do tanque de lavagem é bombeada a um espessador onde a pasta seja condicionada para o centrifugador. Isto como um tanque de dupla finalidade que igualmente leve nossos decantação assim como engrossamento secundários da pasta de sal. Esta pasta é alimentada então ao centrifugador. O bolo de sal do centrifugador é pegado por um alimentador de parafuso e o licor de mãe é descarregado ao tanque da pasta abaixo,
D) o bolo de sal descarregado no alimentador de parafuso está dosado com iodo e o outro anti agente de endurecimento aditivo antes que esteja levado ao secador da cama fluida.
E) o secador da cama fluida é uma opção internacionalmente aceitada para secar o bolo de sal. É um sistema iIntegrated que envolvem duas seções para o aquecimento e subsequente refrigerando o produto. O ar quente é fundido com a ajuda do fã na cama de sal para conseguir a seca exigida do produto final. O ar ambiental é fundido na seção refrigerando para refrigerar o quente pode ser embalado nos sacos e selou. O sal da tomada do secador é levado acima através de um elevador de cubeta para fazer sob medida e condicionar.

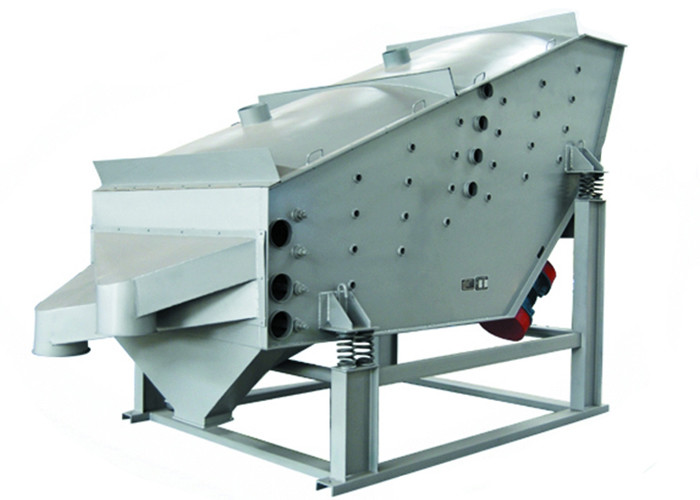

F) o sal seco do elevador de cubeta é alimentado a uma tela do giroscópio. De tamanho grande da tela é enviado a um moinho seco (moinho do pino) para regrinding. O produto feito sob medida é alimentado ao misturador para que condicionar faça-lhe as propriedades livres e a composição de fluxo ou iImparting que podem ser exigidas. A saída do moinho seco é enviada para trás à tela para evitar toda a mistura de tamanho grande com o produto final.
G) o produto final do misturador é armazenado em um silo. Estes silos alimentam as máquinas de embalagem para embalar o produto final para embalar a produção 1 quilograma. a 50 quilogramas. a embalagem maioria tão pode ser exigida.
H) a salmoura do espaço livre que transborda do purificador é tomada a um tanque da salmoura. A lama que se estabelece no purificador é iInto descarregado o tanque de estabelecimento. A salmoura do tanque da salmoura é bombeada em um encabeçamento da salmoura. Este encabeçamento da salmoura distribui a salmoura em taxas predeterminadas aos vários tanques. A salmoura da segunda volta da lagoa de estabelecimento é recuperada e bombeada por uma bomba de transferência de novo no processo. A lama que se estabelece na parte inferior da lagoa é desfeita e disposta fora às bandejas de sal ou a todo o outro local aprovado.

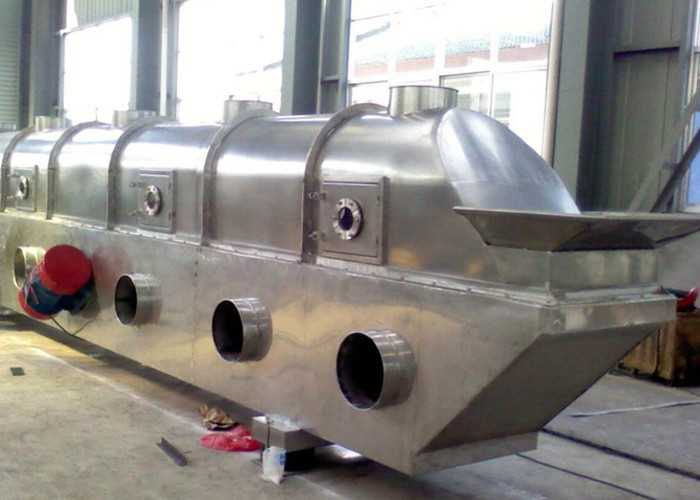

Características mais secas devibração principais do leito fluidizado
O secador de leito fluidizado da vibração da série de HP é conduzido pela força da vibração causada pelo motor da vibração. O material em um sentido dado sob a ação da força do pulo para a frente, ao mesmo tempo um tipo uniforme da cama de pano enrola o ar quente em um estado fluidificado do material, partículas materiais em contato com o ar quente inteiramente, calor intenso e o processo de transferência maciça, eficiência térmica alta, cavidade no estado da pressão negativa, ar úmido está sendo esgotado do fã de esboço induzido, material seco está sendo esgotado da disposição portuária, para conseguir o efeito ideal. Esta máquina é amplamente utilizada na indústria de sal de materiais pulverulentos e granulados tais como a operação da secagem, de refrigerar e do humedecer.
Especificação mais seca de vibração do leito fluidizado
Modelo | Área do leito fluidizado (× de m m) | Referência da evaporação da água (kg/h) | Poder avaliado (quilowatt) |
HP - 3 × 4,5 | 0,3 × 4,5 | 40 - 70 | 1,5 × 2 |
HP - 4 × 4,5 | 0,4 × 4,5 | 65 - 100 | 2,2 × 2 |
HP - 6 × 4,5 | 0,6 × 4,5 | 80 - 130 | 2,2 × 2 |
HP - 6 × 6,0 | 0,6 × 6,0 | 120 - 180 | 3,0 × 2 |
HP - 6 × 7,5 | 0,6 × 7,5 | 150 - 220 | 3,7 × 2 |
HP - 9 × 6,0 | 0,9 × 6,0 | 160 - 280 | 3,7 × 2 |
HP - 9 × 7,5 | 0,9 × 7,5 | 180 - 300 | 3,7 × 2 |
HP - 12 × 7,5 | 1,2 × 7,5 | 300 - 400 | 5,5 × 2 |
HP - 15 × 7,5 | 1,5 × 7,5 | 350 - 580 | 7,5 × 2 |
Fluxograma da produção de sal
Instalação de produção do cliente
